Kết cấu sàn dự ứng lực sử dụng kết hợp thép thường, bê tông và cáp dự ứng lực để đạt được khả năng chịu lực theo thiết kế. Do vậy mọi quy định về vận hành, bảo trì bê tông cốt thép thường của dự án và tiêu chuẩn/quy định pháp luật liên quan cần được đảm bảo. Hướng dẫn này chỉ dẫn cụ thể hơn cho phần dự ứng lực.
Kết cấu sàn dự ứng lực sử dụng kết hợp thép thường, bê tông và cáp dự ứng lực để đạt được khả năng chịu lực theo thiết kế. Do vậy mọi quy định về vận hành, bảo trì bê tông cốt thép thường của dự án và tiêu chuẩn/quy định pháp luật liên quan cần được đảm bảo. Hướng dẫn này chỉ dẫn cụ thể hơn cho phần dự ứng lực.
Hồ sơ thiết kế được duyệt phải được lưu để phục vụ theo dõi, bảo trì hoặc sửa chữa sau này.
Vật tư, chất lượng thi công phải đảm bảo các thông số đã đề ra trong hồ sơ thiết kế.
Trong toàn bộ quá trình sử dụng, công năng và tải trọng khai thác không được vượt quá tải trọng thiết kế. Trường hợp có yêu cầu thay đổi công năng hay tăng tải trọng vượt quá tải trọng thiết kế, cần liên hệ với đơn vị thiết kế để tính toán kiểm tra và có phương pháp tăng cường kết cấu thích hợp.
Đối với cáp bám dính, đường cáp được đặt trong ống ghen có bơm vữa bảo vệ. Điều đó có nghĩa là suốt dọc chiều dài cáp sẽ được bao một lớp vữa bằng ximăng Portland, lớp vữa này có 2 chức năng chính sau:
Các hộc neo ở đầu neo sống sẽ được lấp đầy bằng vữa không co hoặc bê tông.
Lớp bảo vệ bê tông tối thiểu cho cả ống gen và cáp là 35 mm hoặc theo chỉ định trọng hồ sơ thiết kế phê duyệt.
Thông thường vị trí của đường cáp thi công được đánh dấu tại mặt dưới sàn bằng sơn. Trong quá trình sử dụng lưu ý tránh xóa lớp sơn này. Khi cần khảo sát cần kết hợp xem bản vẽ để biết loại bó cáp cụ thể tại vị trí khảo sát.

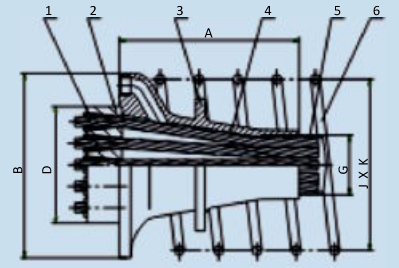

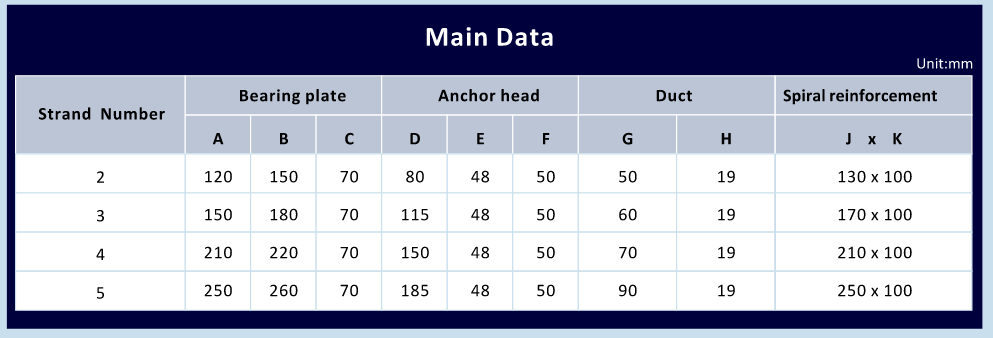

Có loại bó cáp tương ứng với số tao cáp trong một ống ghen: 2 tao, 3 tao, 4 tao, 5 tao. Kích thước chi tiết đầu neo, ống ghen được cho trong bảng sau:
Cáp sử dụng là loại cáp bám dính. Mỗi tao cáp gồm 7 sợi, đường kính danh định của tạo cáp là 15.2mm. Cáp bám dính không yêu cầu sự bảo dưỡng đặc biệt nào ngoài các biện pháp tương tự như với thép chịu lực thông thường. Tuy nhiên có một số lưu ý khi khoan lỗ được đề cập bên dưới đây:
Khoan trên sàn dự ứng lực với chiều sâu dưới 35mm được cho phép tại mọi vị trí.
Các lỗ khoan sâu hơn và việc sử dụng mũi khoan kim cương cần theo chỉ dẫn sau đây để đảm bảo an toàn:
Không tiến hành khoan và đục lỗ trên sàn dự ứng lực cho đến khi tất cả các ống gen trên sàn được bơm đầy vữa.
Tất cả các đường cáp xung quanh khu vực đề xuất đục lỗ xuyên sàn cần được định vị trước tại mặt dưới sàn bằng sơn.
Không được khoan lỗ với khoảng cách nhỏ hơn 250 mm từ mép lỗ tới tâm của đường cáp gần nhất.
Vùng xung quanh tất cả các đầu neo sống và ống gen gần lỗ xuyên sàn là vị trí nguy hiểm cần cẩn thận khi khoan hay sửa chữa. Ban đầu có thể khoan một lượng vừa đủ các lỗ đường kính nhỏ bằng cách sử dụng mũi khoan cacbon để chắc chắn rằng không đường cáp nào bị cắt qua.
Cần liên hệ với đơn vị thiết kế để tính toán kiểm tra và có chỉ dẫn thích hợp.
Thực hiện kiểm tra thường xuyên nhằm phát hiện kịp thời những dấu hiệu hư hỏng của kết cấu trong quá trình sử dụng, từ đó có biện pháp xử lý sớm nhằm duy trì tuổi thọ kết cấu. Phát hiện những vấn đề sau đây khi tiến hành kiểm tra:
